R160523431 力士樂滾珠導軌
品 牌：博世力士樂
產品規格：25
預緊等級：-
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R160523431是帶防護帶和防護帶扣的力士樂滾珠導軌，從上面用螺栓安裝，帶有按DIN EN10088的耐腐蝕彈簧鋼制造的防護帶和鋁制防護帶扣（端面沒有螺紋孔），導軌的每個端頭安裝一個防護帶扣將防護帶夾住。

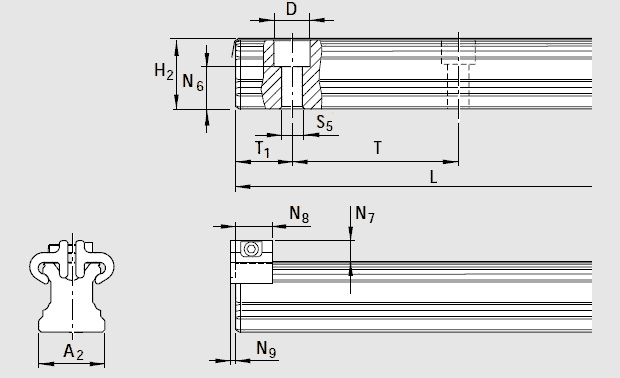

| A2 | 23 | |
| D | 11.0 | |
| H2 1) | 24.45 | |
| Lmax2) | 3 836 | |
| N6 ±0.5 |
15.2 |
|
| N73) | 8.2 | |
| N8 | 13 | |
| N9 | 2.0 | |
| S5 | 7.0 | |
| T | 60 | |
| T1 min4) |
13 |
|
| T1s 5) | 28.0 | |
| T1 max | 50 | |
| 重量 | 3.2 | |
1)尺寸H2帶防護帶
規格15：帶0.1mm厚的防護帶
規格20-30：帶0.2mm厚的防護帶
規格35-65：帶0.3mm厚的防護帶
2)對于規格20-45，精度N，H和P的滾珠導軌，單段供貨長度
規格20-25：*長可達5816mm
規格30-35：*長可達5836mm
規格45：*長可達5771mm
3)N7為帶防護帶的尺寸。
4)如果端部尺寸小于T1 min，則導軌端面不能加工螺紋孔。
5)推薦：首選尺寸T1s，公差 ±0.75。
5)由于加工原因，導軌的底面可能是平的(沒有底槽)。
