R116006000 MKK15-65力士樂線性模組
部 件 號：R116006000
系統：直線運動模塊，閉式（M）
導向系統：滾珠導軌導向系統（K）
傳動系統：滾珠絲杠傳動系統（K）
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數

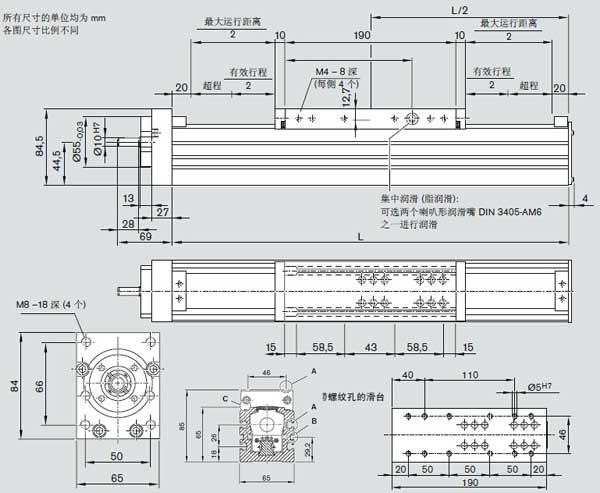

- 產品圖片
R116006000 MKK15-65力士樂線性模組配備有滾珠導軌導向系統和滾珠絲杠傳動系統，適用于要求高定位精度和高重復精度以及大進給力的場合。
––由于專用防護帶，能實現很大的行程
直線運動模塊 MKK... 的組成如下：
––一個緊湊的、陽*氧化的鋁型材 (主體)
––集成力士樂導軌導向系統
––一個滑臺，帶 T 型槽或螺紋孔 (在 MKK 15-65和 MKK 20-80 中) 用于安裝上裝件，滑臺能夠集中潤滑
––預緊的力士樂滾珠絲杠傳動系統(MKK... 系列亦可不帶傳動系統供貨)
––靠裝式開關
––交流伺服電機或步進電機(其它電機請詢問)
––用于安裝電機的法蘭、聯軸器或同步帶側面驅動
––防護方式：
––在 MKK 12-40 和 MKK 15-65 中為塑膠防護帶
––在 MKK 20-80 和 MKK 25-110 中為采用符合DIN EN 10088 標準的耐腐蝕鋼制造的防護帶
––在 MKK 35-165 中為波紋罩
––用于 MKK 25-110 的絲杠支撐
––控制系統單元
| KGT d0*P | 不帶 | 16*5 | 16*10 | 16*16 | |
| 滑臺長度 | 190 | 190 | 190 | 190 | |
| 滑臺導向 | 9 747 | 9 747 | 9 747 | 9 747 | |
| KGT額定動載荷 C | - | 12 300 | 9 600 | 7 700 |  |
| 固定軸承額定動載荷 C | - | 17 000 | 17 000 | 17 000 | |
| 額定動力矩 Mt | 92 | 92 | 92 | 92 |  |
| 額定動力矩 ML | 309 | 309 | 309 | 309 | |
| 滑臺重量 | 1.8 | 1.8 | 1.8 | 1.8 | |
| *大長度 Lmax | 6 000 | 2 500 | 2 500 | 2 500 | |
| 面轉動慣量 lx | 79.2 | 79.2 | 79.2 | 79.2 | |
| 面轉動慣量 ly | 90.2 | 90.2 | 90.2 | 90.2 |
