定位單元
3842998324 定位單元PE2/X
名稱：博世力士樂定位單元PE2/X
部件號：3842998324
供貨形式：已裝配
產品系列：輸送系統TS2 Plus
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
用途：
將工件托盤在加工工位上定位。
設計：
– 可與 WT 2/…工件托盤一起使用
– 小提升距離（*多超出輸送水平面 9 mm）
– 利用 PE 2 的定位銷或 WT 2/…上的定位銷套進行定位
– 提升框架上有安裝孔，可選作為獨立機架的固定點
– 當安裝在獨立機架上時，定位精度達±0.1 mm
– 允許垂直加工作用力：3500 N，包括 WT 2/…
供貨范圍：
包括在 ST 2 或 BS 2 上安裝 PE 2的安裝材料，用于上位到位狀態感應功能件的 M 12 接近開關安裝支架。

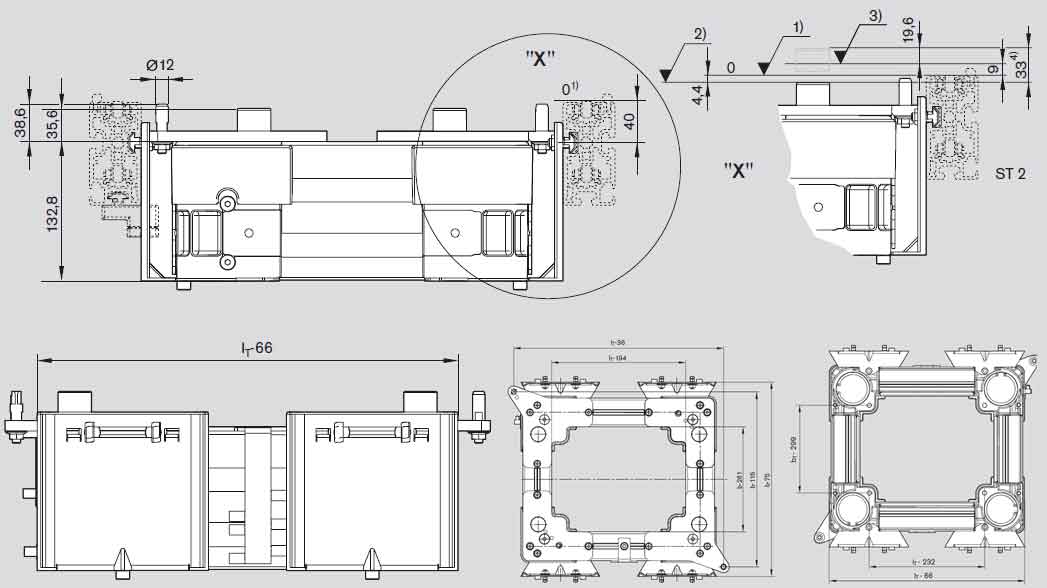

1) ST 2 輸送水平
2) PE 2/X，低位：在 ST 2 輸送水平下方4.4 mm
3) PE 2/X，高位：在 ST 2 輸送水平上方9 mm
4) 總行程 33 mm
| 編號 | b[mm] | lT[mm] |
| 3842998324 | 480 | 480;640;800 |
| 640 | 480;640;800 | |
| 800 | 480;640;800;1040 | |
| 480-800 | 480-1040 |
