集成模組CKR
R036460000 力士樂直線模組CKR25-200
部件號，長度：R036460000，...mm
系統：集成模塊（C）
導向：滾珠導軌導向系統（K）
驅動器：齒形帶傳動系統（R）
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片

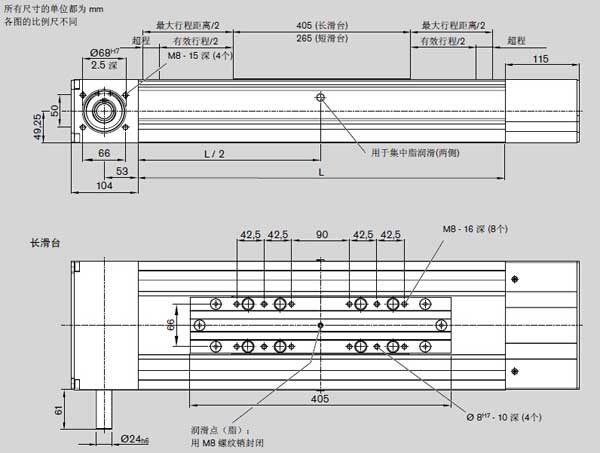

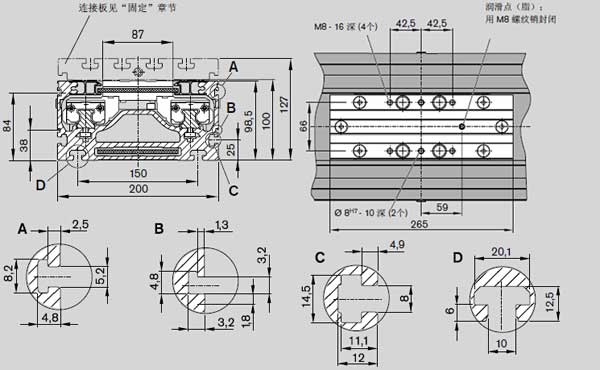

R036460000 力士樂直線模組CKR25-200結構說明：
1.齒形帶
2.驅動端頭
3.滑臺-款式“短滑臺”帶2個滑塊
-款式“長滑臺”帶4個滑塊
4.主體
5.張緊側端頭
加裝件
6.磁效應傳感器
7.固定電纜槽
8.插座/插頭
9.電機
10.減速器LP
11.連接板
| 滑臺長度 | 265 | 405 |
| 齒形帶型號 | AT 10 | AT 10 |
| 導向的額定動載荷 C | 55000 | 89340 |
| 額定動轉矩 Mt | 3570 | 5800 |
| 額定動轉矩 ML | 360 | 7810 |
| 慣性矩 Iy | 465.6 | |
| 慣性矩 Iz | 3316.6 | |
| 移動重量 mb | 2.40 | 4.24 |
| *大長度 Lmax | 1000 | |
| 單位長彈性系數 cspec | 4000 | |
| *大許用力 Fz1max | 42300 | 68710 |
| *大許用力 Fz2max | 21150 | 34350 |
| *大許用力 Fzymax | 12260 | 19920 |
| *大許用轉矩有Mtmax | 1370 | 2230 |
| *大許用轉矩有MLmax | 180 | 3000 |
