滾珠滑塊
R167121420 力士樂寬滑塊
品 牌：博世力士樂
產品規格：25/70
預緊等級：C1
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數

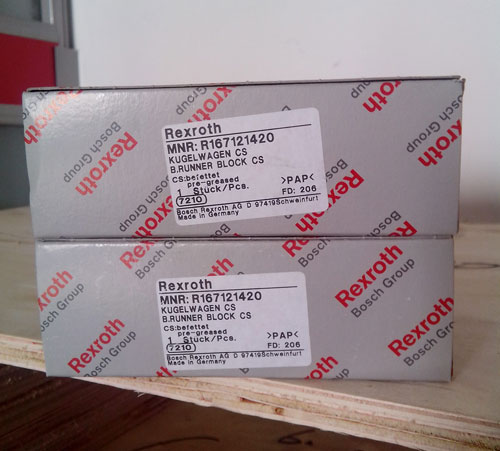

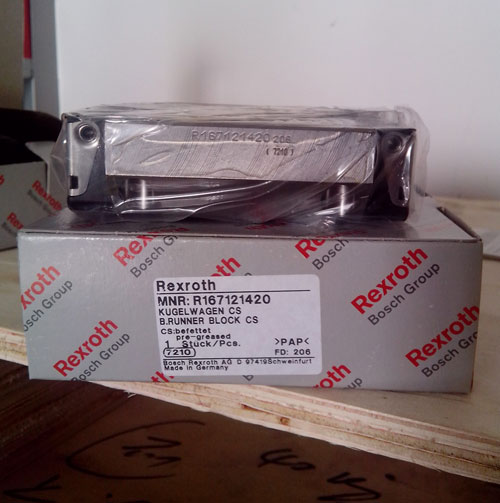

- 產品圖片
力士樂寬滑塊R167121420是寬型、標準長、標準高滑塊。其優異的性能有無限的互換性（同一精度內不同款式的滾珠滑塊與導軌可以任意組合）；具有*高的抗扭距能力和*高的抗扭剛度，特別適用于單導軌應用；在四個主載荷方向上都具有同樣的高額定載荷；集成式全密封。
| A | 120 | |
| A1 | 60 | |
| A2 | 69 | |
| A3 | 25.5 | |
| B | 105 | |
| B1 | 76.5 | |
| E1 | 107 | |
| E2 | 60 | |
| E8 | 35 | |
| E8.1 | 83.5 | |
| E9 | 4.9 | |
| E9.1 | 11.3 | |
| H | 35 | |
| H1 | 29.75 | |
| H2 | 23.55 | |
| K1 | 15.4 | |
| K2 | 15.5 | |
| K3 | 5.2 | |
| K4 | 5.2 | |
| N1 | 9.35 | |
| N2 | 7.05 | |
| N6±0.5 |
14.4 |
|
| S1 | 6.7 | |
| S2 | M8 | |
| S9 |
M3*2+4.5 |
|
| T | 80 | |
| V1 | 7.5 | |
| 重量 | 1.70 | |
| 額定載荷C3) | 29 000 | |
| 額定載荷 C03) | 42 500 | |
| 額定轉矩 Mt3) | 1 080 | |
| 額定轉矩 Mto3) | 1 580 | |
| 額定轉矩 ML3) | 305 | |
| 額定轉矩 MLO3) | 450 |
1)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
