滾珠滑塊

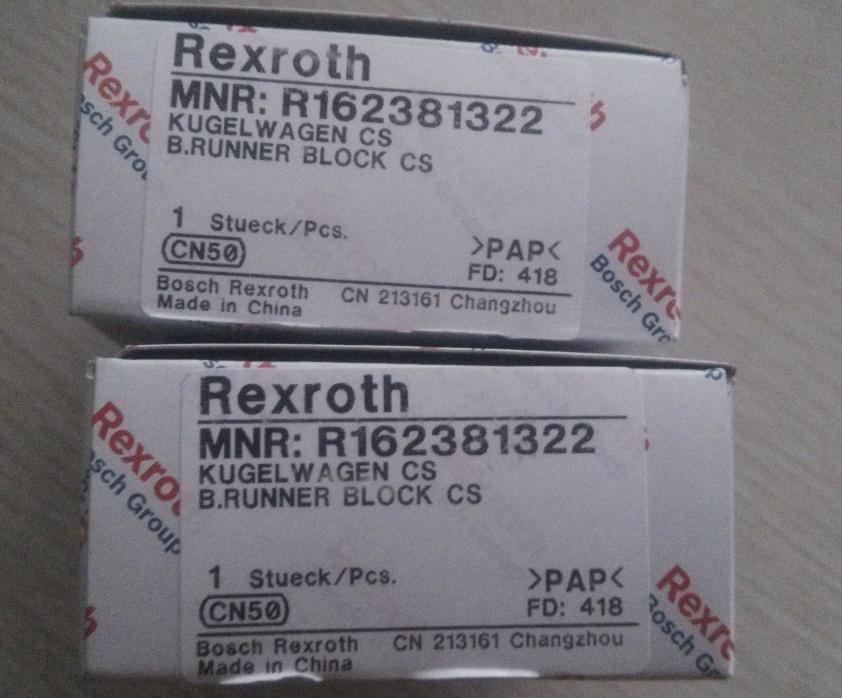

R162381322 力士樂導軌滑塊
品 牌：博世力士樂
產品規格：20
預緊等級：C1（預緊2%C）
精度等級：H
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
力士樂導軌滑塊R162381322窄型、長、標準高，帶標準密封、帶滾珠鏈、不帶滾珠鏈型號為R162381320。為了使直線導軌能夠**的工作，必須保持給定的潤滑量和潤滑間隔。特別重要的是線性導向系統和滾珠絲杠傳動系統的首次潤滑（基礎潤滑），不許將沒有基礎潤滑的線性元件投入使用。如果要在特殊的周圍環境條件下應用，則可能要進行專門的檢查，也可能要使用專門的潤滑材料。
,"
| A | 44 | |
| A1 | 22 | |
| A2 | 20 | |
| A3 | 12.0 | |
| B | 91.0 | |
| B1 | 65.6 | |
| E1 | 32 | |
| E2 | 50 | |
| E8 | 32.50 | |
| E9 | 7.30 | |
| H | 30 | |
| H1 | 25.35 | |
| H21) | 20.75 | |
| H22) | 20.55 | |
| K1 | 14.80 | |
| K2 | 14.80 | |
| K3 | 3.35 | |
| K4 | 3.35 | |
| N3 | 7.5 | |
| N6±0.5 |
13.2 |
|
| S2 | M5 | |
| S5 | 6.0 | |
| S9 |
M3*5 |
|
| T | 60 | |
| V1 | 6.0 | |
| 重量 | 0.45 | |
| 額定載荷C3) | 24 400 | |
| 額定載荷 C03) | 35 200 | |
| 額定轉矩 Mt3) | 310 | |
| 額定轉矩 Mto3) | 450 | |
| 額定轉矩 ML3) | 225 | |
| 額定轉矩 ML03) | 330 |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
