滾珠滑塊

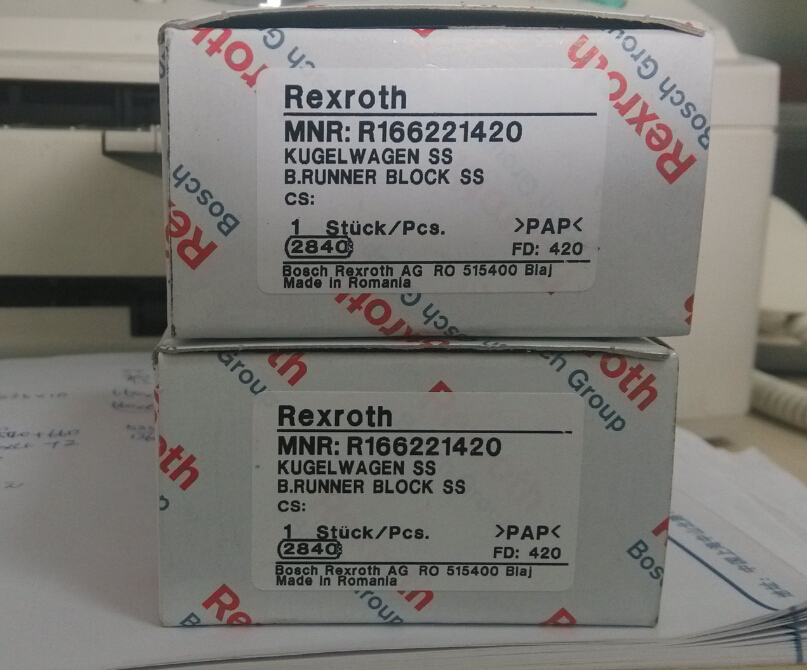

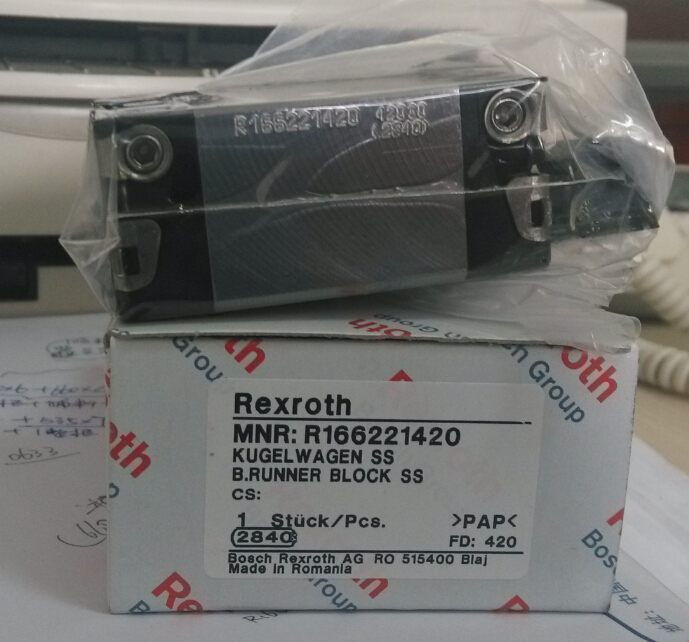

R166221420 滾珠滑塊
品 牌：博世力士樂
產品規格：25
預緊等級：C1
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R166221420是窄型、短、標準高滑塊。
在較小的滑塊間距時，推薦選擇比導軌高一個精度等級的滑塊，因為由于帶多個滑塊的系統可能要預緊，而使滑塊的公差占主導地位。在滑塊間距較大時，應該選擇導軌比滑塊高一個精度等級，因為在這里由于可能的張緊的原因，特別是在帶有多條平行導軌的系統中，導軌的公差占主導地位。
| A | 48 | |
| A1 | 24 | |
| A2 | 23 | |
| A3 | 12.5 | |
| B | 67.0 | |
| B1 | 38.6 | |
| E1 | 35 | |
| E8 | 38.30 | |
| E9 | 11.50 | |
| H | 36 | |
| H1 | 29.90 | |
| H21) | 24.45 | |
| H22) | 24.25 | |
| K1 | 25.35 | |
| K2 | 26.50 | |
| K3 | 5.50 | |
| K4 | 5.50 | |
| N3 | 9.0 | |
| N6±0.5 |
15.2 |
|
| S2 | M6 | |
| S5 | 7.0 | |
| S9 |
M3*5 |
|
| T | 60 | |
| V1 | 7.5 | |
| 重量 | 0.35 | |
| 額定載荷C3) | 11 400 | |
| 許用載荷Fmax | 4 400 | |
| 額定轉矩 Mt3) | 170 | |
| 額定轉矩 Mt max3) | 65 |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
