滾珠滑塊
R166119420 力士樂滑塊
品 牌：博世力士樂
產品規格：15
預緊等級：C0(無預緊)
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片

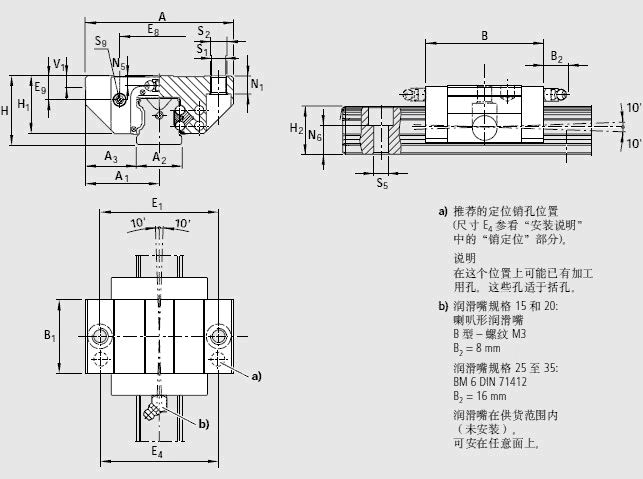

力士樂滑塊R166119420是法蘭型、短、標準高滑塊。在無預緊的滾珠滑塊內，滾珠滑塊和導軌之間存在一個1至10μm的間隙，在使用兩根導軌，并在每根導軌上至少配用兩個滾珠滑塊時，大多數情況下，這個間隙被平行度誤差所平衡
| A | 47 | |
| A1 | 23.5 | |
| A2 | 15 | |
| A3 | 16.0 | |
| B | 44.7 | |
| B1 | 25.7 | |
| E1 | 38 | |
| E8 | 24.55 | |
| E9 | 6.70 | |
| H | 24 | |
| H1 | 19.90 | |
| H21) | 16.30 | |
| H22) | 16.20 | |
| K1 | 16.25 | |
| K2 | 17.85 | |
| K3 | 3.20 | |
| K4 | 3.20 | |
| N1 | 5.2 | |
| N6±0.5 |
10.3 |
|
| S1 | 4.3 | |
| S2 | M5 | |
| S5 | 4.4 | |
| S9 |
M2.5*3.5 |
|
| T | 60 | |
| V1 | 5.0 | |
| 重量 | 0.15 | |
| 額定載荷C3) | 3 900 | |
| 許用載荷 Fmax | 1 500 | |
| 額定轉矩 Mt3) | 39 | |
| 額定轉矩 Mt max3) | 15 |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
