滾珠滑塊
R166581420 力士樂滑塊
品 牌：博世力士樂
產品規(guī)格：20
預緊等級：C1（預緊2%C）
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
力士樂滑塊R166581420為法蘭型、短、標準高滑塊，帶標準密封，不帶滾珠鏈。

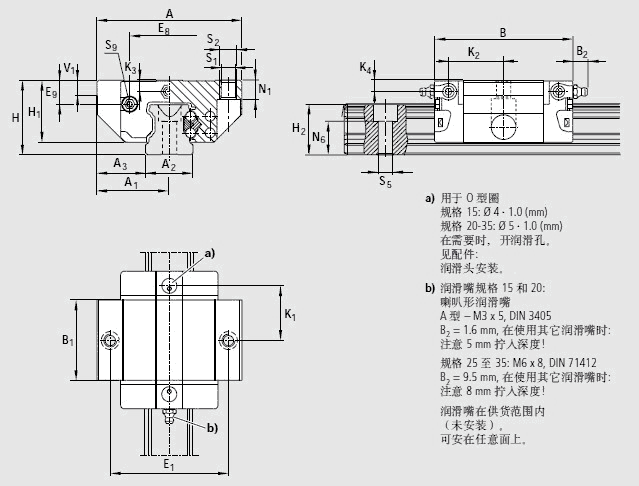

| A | 63 | |
| A1 | 31.5 | |
| A2 | 20 | |
| A3 | 21.5 | |
| B | 57.3 | |
| B1 | 31.9 | |
| E1 | 53 | |
| E8 | 32.50 | |
| E9 | 7.30 | |
| H | 30 | |
| H1 | 25.35 | |
| H21) | 20.75 | |
| H22) | 20.55 | |
| K1 | 22.95 | |
| K2 | 22.95 | |
| K3 | 3.35 | |
| K4 | 3.35 | |
| N1 | 7.7 | |
| N6±0.5 |
13.2 |
|
| S1 | 5.3 | |
| S2 | M6 | |
| S5 | 6.0 | |
| S9 |
M3*5 |
|
| T | 60 | |
| V1 | 6.0 | |
| 重量 | 0.30 | |
| 額定載荷C3) | 12 400 |  |
| 額定載荷 C03) | 13 600 | |
| 額定轉矩 Mt3) | 150 |  |
| 額定轉矩 Mto3) | 170 | |
| 額定轉矩 ML3) | 52 |  |
| 額定轉矩 ML03) | 58 |  |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情 況下，表格中的C、Mt、和ML的值乘以1.26。
