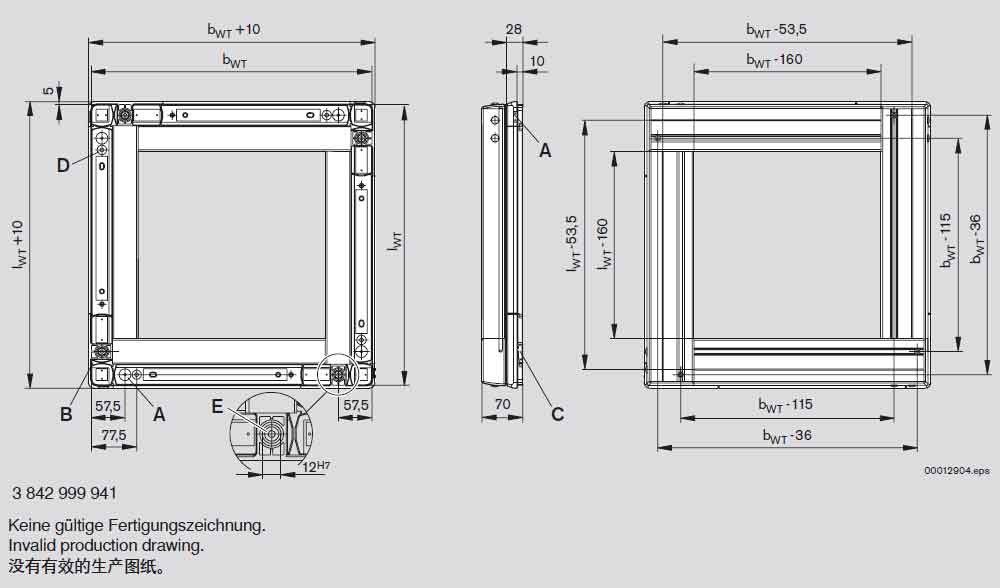

3842999941 TS2工件托盤
名稱：工件托盤WT2/F
部件號：3842999941
款式：按客戶要求
產品系列：輸送系統TS2
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
用途：
由于 WT 2/F 型框架工件托盤重量輕，并且由特別穩固的鋁制框架制成，是理想的大型物件輸送經濟型方案。
設計：
– 鋁制框架結構，穩定性高，系統重量低
– 連續標準鎖坑能夠輕松固定橫向支撐型材及工件支承。
– 12 種 標準規格
– 集成式定位銷套
– 工件托盤規格長lWT x 寬 bWT，從 400 x 400 mm 到1040 x 800 mm
– 聚酰胺耐磨墊 (LS = 0) 用于皮帶/齒形皮帶或平頂鏈。
– 聚乙烯耐磨墊 (LS = 1) 用于鋼制平頂鏈或者堆積滾子鏈。
供貨范圍：
框架型材、框架模塊、連接件及定位銷套
供貨形式：
已裝配好 (MT = 1)，或者是未裝配的安裝套件 (MT = 0)
| lWT[mm] | bWT[mm] | mWT1)[mm] | MT | LS |
| 400 | 400 | 6.6 | 0;1 | 0;1 |
| 480 | 400 | 7.1 | 0;1 | 0;1 |
| 480 | 480 | 7.7 | 0;1 | 0;1 |
| 640 | 400 | 8.9 | 0;1 | 0;1 |
| 640 | 480 | 9.4 | 0;1 | 0;1 |
| 640 | 640 | 11.2 | 0;1 | 0;1 |
| 800 | 400 | 10.2 | 0;1 | 0;1 |
| 800 | 480 | 10.8 | 0;1 | 0;1 |
| 800 | 640 | 12.5 | 0;1 | 0;1 |
| 800 | 800 | 13.9 | 0;1 | 0;1 |
| 1040 | 640 | 15 | 0;1 | 0;1 |
| 1040 | 800 | 16 | 0;1 | 0;1 |
1) 空負載重量/工件托盤自重
特殊規格可按客戶要求定制
