eLINE滾珠絲杠
R254000211 力士樂絲杠ZEV-E-S12x5Rx2-3
螺母類型：ZEV-E-S
規格：12*5R*2-3
公差等級：T9
絲杠總長最長：1250mm
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R254000211 力士樂絲杠ZEV-E-S12x5Rx2-3是帶擰入式單螺母ZEV-E-S的eLINE滾珠絲杠傳動系統，客戶定制長度。

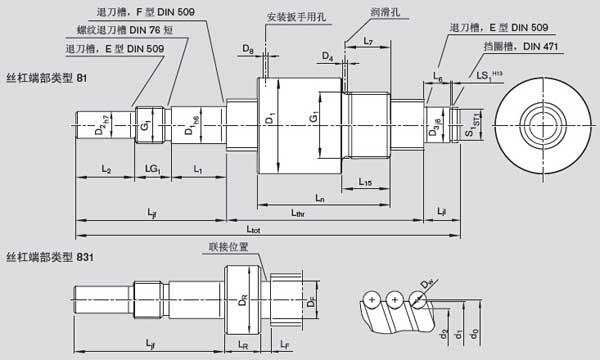

- 力士樂安裝尺寸
- 單端固定支承
- 帶密封
- 帶0.1mm軸向間隙
- 絲杠公差等級T9或T10
| 規格 | d0*P*DW-i | 12*5R*2-3 |
| 部件號 | R254000211 | |
| 公差等級 | T9,T10 | |
| 長度[mm] | Ltot max | 1250 |
| Lthr max | 1166 | |
| 螺母 尺寸[mm] |
d0 | 12 |
| P | 5 | |
| D1 | 25.5 | |
| D4 h10 |
2.7 | |
| D8 | 3.2 | |
| G1 | M20*1 | |
| Ln | 36 | |
| L7 ±0.3 |
8.5 | |
| L15 | 10 | |
| 絲杠 尺寸[mm] |
類型 | 831 |
| d1 | 11.4 | |
| d2 | 9.9 | |
| Ljf | 60 | |
| DR | 15 | |
| LR | 15 | |
| DF | 8 | |
| LF | 1 | |
| D1 | 12 | |
| L1 | 17 | |
| D2 | 10 | |
| L2 | 25 | |
| G1 | M12*1 | |
| LG1 | 18 | |
| D3 | 6 | |
| Ljl | 8 | |
| L6 | 6 | |
| S1 | 5.7 | |
| ST1 | h10 | |
| LS1 | 0.8 | |
| 額定載荷 | 額定動載C（N） | 2300 |
| 額定靜載C0（N） | 3500 | |
| 速度Vmax | (m/min) | 30 |
Ljf = 固定支承端軸徑長度
Ljl = 浮動支承端軸徑長度
Ltot = 絲杠總長
Lthr = 螺紋長度
