R159403000 力士樂鋁制軸承座組件SEC-F
規格：40*5/10/12/16/20/40
軸承座組件部件號：R159403000
軸向角接觸球軸承型號：LGF-B-3080
軸端螺母型號：NMZ30*1.5
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R159403000 鋁制軸承座組件 SEC-F
固定支承
帶軸向角接觸球軸承
LGF-B-…
軸承座組件由下列零件組成:
––鋁制精密軸承座，兩側帶定位邊
––軸向角接觸球軸承 LGF...
––軸端螺母 NMZ
軸端螺母散件供貨
| 規格 | d0*p | 40*5/10/12/16/20/40 |
| 軸承座組件 | 部件號 | R159403000 |
| 軸向角接觸球軸承額定載荷（軸向） | 額定動載C（N) | 29000 |
| 額定靜載C0（N) | 64000 | |
| 尺寸 | d | 30 |
| D | 80 | |
| B | 28 | |
| 型號 | LGF-B-3080 | |
| 軸端螺母 | MA(Nm) | 32 |
| 型號 | NMZ30*1.5 | |
| 全套重量 | 2.75 | |

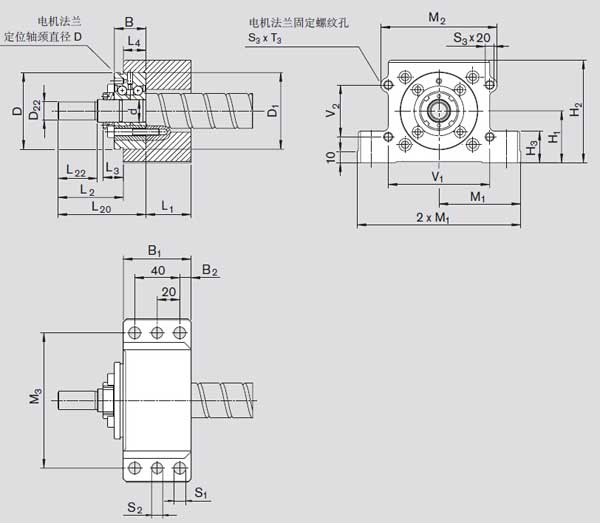

| 尺寸 | B1 | 60 |
| B2 | 12.5 | |
| L1 | 45 | |
| L2 | 73 | |
| L3 | 20 | |
| L4 | 20 | |
| L20 | 93 | |
| L22 | 50 | |
| D1 | 80 | |
| D22 | 25 | |
| M1±0.015 | 90 | |
| M2 | 116 | |
| M3 | 150 | |
| H1±0.015 | 56 | |
| H2 | 111 | |
| H3 | 33 | |
| S1 | 13 | |
| S2 | 11.7 | |
| S3 | M10 | |
| V1 | 100 | |
| V2 | 65 |
