軸承導套
R107182020 力士樂直線導套
品牌：博世力士樂
名稱：側向開式直線導套組件
部件號：R107182020
軸徑：20
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
力士樂直線導套R(shí)107182020，載荷作用于開式滾珠導套的開口處時，將出現額定載荷的大幅下降。為了避免出現這種情況和實現可選圓周定位，開發了側向開式輕型款式的直線導套組件。

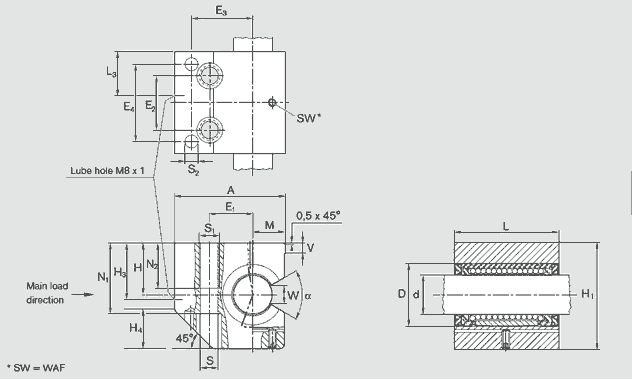

| ød | 20 | |
| D | 32 | |
| H 1) (+0.008,-0.016) | 30 | |
| H1 | 60 | |
| M1) ±0.01 | 17 | |
| A | 60 | |
| L | 54 | |
| E1±0.15 | 22 | |
| E2±0.15 | 30 | |
| E3 | 33 | |
| E4 | 42 | |
| S 2) | 8.4 | |
| S1 | M10 | |
| S23) | 6 | |
| N1 | 42 | |
| N2 | 15 | |
| V | 5 | |
| SW | 2.5 | |
| W 4) | 9 | |
| H3 | 32 | |
| L3 | 23.5 | |
| H4 | 22 | |
| 角度a(o) | 55 | |
| 徑向間隙 | +31 -2 |
|
| 額定載荷4) （N) C | 2570 | |
| 額定載荷4) （N) C0 | 1180 | |
| 重量（KG) | 0.42 |
1)以軸公稱尺寸ød為基準
2）所給出的額定載荷適用于主載荷方向。
